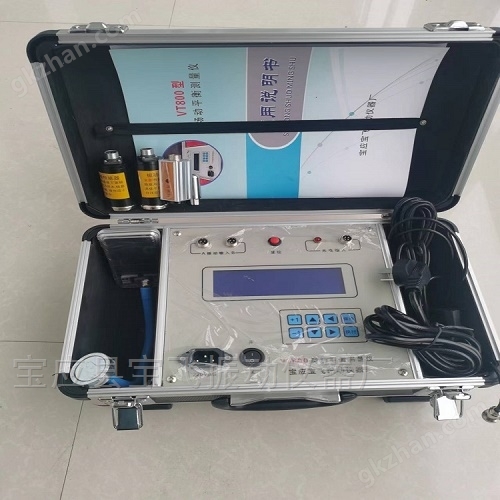

VT800風機動平衡測量儀是一款高精度、高性能的現場動平衡儀。關鍵技術在于采用*的軟件、硬件數字處理技術，實現了恒帶寬的相關濾波?？梢詫㈩l率差在0.2Hz以上，也就是在轉速大于12轉/分的振動信號區分開來。顯示了一起優異的濾波特性和強大的抗*力。在相同的環境工況條件下，動平衡儀VT800風機動平衡測量儀在動平衡測量中，振動與相角的測量值表現更加穩定、更加可靠、重復性、一致性更加好，進一步提高動平衡儀的測量精度，尤其改善了小信號狀態下的現場動平衡運用效果。

技術參數

１.一般測量：

轉速測量：           30～30,000 rpm

振動測量：           0.01～5000μm  （峰峰值）

0.01～2000mm/s （有效值）

振動分析：           FFT  頻譜分析

顯示方式：           64X240點陣圖形液晶漢化菜單

鍵   盤：            八鍵

２.動平衡測量：

測量點數：      　　 單測點或單面　　

雙測點或雙面

同頻工作轉速：       180～30,000 rpm

同頻振幅量程：       0.01～5000μm  （峰峰值）

振動烈度量程：       0.01～2000mm/s （有效值）

相位精度：           0-360°±1 °

不平衡量減少率：　　　　≥90％

動平衡測量中用戶關心的幾個問題

3.1、動平衡測量為什么首先選擇試重法

本儀器是現場便攜式動平衡儀，由于設備轉子尺寸，大小是不固定的。振動傳感器與轉速傳感器的安裝位置也是不固定的，所以儀器的設計基本原理是通過加重的方法來尋找轉子不平衡的點。具體說，對于單面測量，要經過二次振動測量步驟，一次是原始振動測量，另一次是加重后的振動測量，才能找到不平衡點的位置。對于雙面測量，要經過三次振動測量步驟：一次原始振動測量，另二次分別是在A面加試重后的振動測量和B面加試重后的振動測量，才能找到不平衡點的位置，看到動平衡的效果。

 3.2、為什么說影響系數法，可以省去加試重的步驟

對于  一個設備轉子（新轉子），必須通過試重法得到一組影響系數。對于第二個設備轉子（老轉子）在保證新老轉子外形，尺寸，結構都相同情況下，保證傳感器安裝位置不變的條件下，可以輸入影響系數進行動平衡，省去加試重的步驟，經過一次振動測量就能找到不平衡點位置。

  3.3、儀器是如何將振動測量矢量值轉變?yōu)椴黄胶饬渴噶恐?/span>

儀器測到振動幅值有二個單位，一個是振動速度值用mm／s表示，另一個用振動位移值用u微米表示，兩個單位是通過“+1”鍵選擇的。一般用戶都應用u微米表示：1mm=1000微米。振動的相角只僅表示振動傳感器與轉速傳感器輸出信號相位差。然后儀器要求輸入試重的重量（克數）以及試重的位置（度數），儀器通過加試重前后兩次振動矢量的變化，就可以將振動矢量值（微米與相角）轉變?yōu)椴黄胶馐噶浚藬?shù)與角度）。從屏幕上看到M=xxg，Ф_M =xx°。既不平衡點的重量和角度，這才是用戶關心一組數據。

  3.4、為什么說明書上技術參數沒有動平衡精度指標

我們只生產動平衡測量儀，被測對象是用戶提供的設備轉子，其設備轉子可能是進口的，國產的，甚至是自制的。各種設備轉子的精度是不一樣的，差別很大，所以我們沒辦法制定同一的平衡精度標準。動平衡測量精度取決于支撐轉子運轉的設備精度等級，設備的精度等級越高，動平衡測量精度也越高，說明書的技術指標不平衡減少率＞80%。意思是說，如原來設備轉子剩余不平衡量是10g（克），通過現場動平衡操作，可以去掉9.0克重量，剩余不平衡量可以達1g（克）左右，這個指標也是一個平均數。對于精度高，干擾小的旋轉設備轉子完*達到這個指標。對精度差，干擾大的旋轉設備轉子有可能達不到這個指標。

  3.5、為什么振動的幅值和相角，大小有時會不停地變化

在振動信號測量中，振動值與相角不穩定是很常見現象。由于不平衡量引起的振動是有周期性有規律的正弦波，正弦波信號是很穩定。但是現場設備的振動是很復雜的，一般來說是混頻振動。包括各種振動信號，只有在不平衡振動分量占混頻總振動量的80%以上，振動信號幅值和相角才比較穩定。振動設備的幅值有10%的跳動，相角有10度以內的變化，就認為振動信號是穩定的。如果不平衡振動分量只占混頻總振動量50%以下，振動信號的幅值與相角就出現不穩定現象。這時就要想辦法尋找干擾振動信號的根源。如何查找設備轉子振動故障，可以用本儀器的“信號分析”里的“FFT分析”功能，對于振動信號進行頻譜分析，通過譜線對應分析出引起振動的各種頻率份量。

振動信號幅值和相角不穩定，現場處理方法有：①振動傳感器安裝位置盡量靠近設備轉子的軸承座上。②將菜單中帶寬選擇，選到帶寬0.2Hz。③當振動幅值很小時，可以通過擴大儀器放大倍率，進行測量。④如果設備轉子底腳沒有固定，要想法固定好。用橡皮墊起來進行隔振。

有一種現象需要說明：做動平衡過程中，不平衡量值由大變小，振動測量的振動值和相角由穩定變?yōu)椴环€(wěn)定，這屬于正?，F(xiàn)象，說明已達到儀器的測量精度。

儀器基本配置
