超小型、節省空間?。?/strong>
|
 ※1 |  ※2 |  ※3 |
| ※1 | EMC指定適用 |
|---|---|
| ※2 | Recognition認證 |
| ※3 | 認證獲得(僅一部分型號) |
特點
裝備有兩個獨立的輸出
| 所有型號均裝備有兩個獨立輸出－入光時ON/遮光時ON，可根據使用場所的不同，應對不同輸出要求。 |  注意：對不使用的輸出線，請務必進行絕緣處理。 |
節省施工、快速壓接連接器
| 維護便捷的連接器型產品豐富齊全。 |  |
多種型號選擇
備有12種形狀及24種型號。
您可以從中選出滿足您安裝條件的型號。
適用
符合歐洲EMC指定。并取得了UL認證。
電纜型(3m電纜長度型除外)·NPN輸出型也去得了韓國S標志的認證。
也備有PNP輸出型?？煞判挠迷诔隹跈C器上。
種類
PM-44(電纜型)
| 種類 | 形狀 (mm) | 檢測距離 | 型式名(注1) | 輸出 | 輸出動作 |
|---|---|---|---|---|---|
| K型 |  | 5mm(固定) | PM-K44 | NPN開路集電極 晶體管 | 裝備2種輸出 入光時ON／ 遮光時ON |
| PM-K44-C3 | |||||
| PM-K44P | PNP開路集電極 晶體管 | ||||
| PM-K44P-C3 | |||||
| T型 |  | PM-T44 | NPN開路集電極 晶體管 | ||
| PM-T44-C3 | |||||
| PM-T44P | PNP開路集電極 晶體管 | ||||
| PM-T44P-C3 | |||||
| L型 |  | PM-L44 | NPN開路集電極 晶體管 | ||
| PM-L44-C3 | |||||
| PM-L44P | PNP開路集電極 晶體管 | ||||
| PM-L44P-C3 | |||||
| Y型 |  | PM-Y44 | NPN開路集電極 晶體管 | ||
| PM-Y44-C3 | |||||
| PM-Y44P | PNP開路集電極 晶體管 | ||||
| PM-Y44P-C3 | |||||
| F型 |  | PM-F44 | NPN開路集電極 晶體管 | ||
| PM-F44-C3 | |||||
| PM-F44P | PNP開路集電極 晶體管 | ||||
| PM-F44P-C3 | |||||
| R型 |  | PM-R44 | NPN開路集電極 晶體管 | ||
| PM-R44-C3 | |||||
| PM-R44P | PNP開路集電極 晶體管 | ||||
| PM-R44P-C3 |
| (注1)： | 型號末尾帶有"-C3"符號的機型電纜長度為3m。 |
|---|
PM-54(連接器型)
| 種類 | 形狀 (mm) | 檢測距離 | 型式名 | 輸出 | 輸出動作 |
|---|---|---|---|---|---|
| K型 |  | 5mm(固定) | PM-K54 | NPN開路集電極 晶體管 | 裝備2種輸出 入光時ON／ 遮光時ON |
| PM-K54P | PNP開路集電極 晶體管 | ||||
| T型 |  | PM-T54 | NPN開路集電極 晶體管 | ||
| PM-T54P | PNP開路集電極 晶體管 | ||||
| L型 |  | PM-L54 | NPN開路集電極 晶體管 | ||
| PM-L54P | PNP開路集電極 晶體管 | ||||
| Y型 |  | PM-Y54 | NPN開路集電極 晶體管 | ||
| PM-Y54P | PNP開路集電極 晶體管 | ||||
| F型 |  | PM-F54 | NPN開路集電極 晶體管 | ||
| PM-F54P | PNP開路集電極 晶體管 | ||||
| R型 |  | PM-R54 | NPN開路集電極 晶體管 | ||
| PM-R54P | PNP開路集電極 晶體管 |
規格
| 種類 | 超小型 | ||
|---|---|---|---|
| 電纜型 | 連接器型 | ||
| 型式名 | NPN輸出 | PM-□44 | PM-□54 |
| PNP輸出 | PM-□44P | PM-□54P | |
| 檢測距離 | 5mm(固定) | ||
| 最小檢測物體 | 0.8×1.8mm非透明體 | ||
| 應差 | 0.05mm以下 | ||
| 重復精度 | 0.03mm以下 | ||
| 電源電壓 | 5～24V DC±10％ 脈動P-P10％以下 | ||
| 消耗電流 | 15mA以下 | ||
| 輸出 | ?流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：0.7V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時) ?源電流：50mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：0.7V以下(源電流為50mA時) 0.4V以下(源電流為16mA時) | ||
| 輸出動作 | 入光時ON/遮光時ON 裝備2種輸出 | ||
| 反應時間 | 入光時：20μs以下、遮光時：100μs以下(反應頻率1kHz以上)(注2) | ||
| 工作狀態指示燈 | 紅色LED(入光時亮起) | ||
| 環 境 性 能 | 使用環境溫度(注3)(注4) | -25～＋55℃(注意不可結露、結冰)，存儲時：-30～＋80℃ | |
| 使用環境濕度 | 35～85％RH，存儲時：35～85％RH | ||
| 使用環境照明度 | 熒光燈光：受光面照明度1,000 lx 以下 | ||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||
| 絕緣電阻 | 所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 | ||
| 耐振動 | 頻率10～2,000Hz 雙振幅1.5mm X,Y和Z方向各2小時 | ||
| 耐沖擊 | 加速度15,000m/s2(約1,500G) X,Y和Z方向各3次 | ||
| 投光元件 | 紅外線LED(投光波峰波長：940nm、非調制式) | ||
| 材質 | 外殼：PBT、狹縫透光罩：聚碳酸酯 | ||
| 電纜 | 0.09mm2 4芯橡皮電纜 [PM-□24-R:0.1mm24芯耐彎曲，耐油，耐熱型橡皮電纜(注5)] 長1m | - | |
| 電纜延長 | 0.3mm2以上的電纜全長可延長至100m | ||
| 重量 | 本體重量：約15g | 本體重量：約3g | |
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：反應頻率是指使下圖中的圓盤旋轉時的數值。
|
|

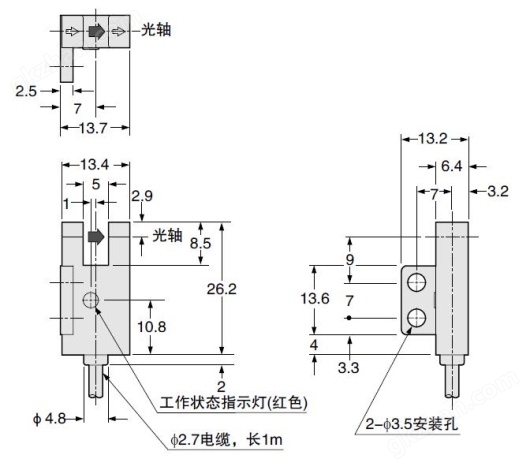

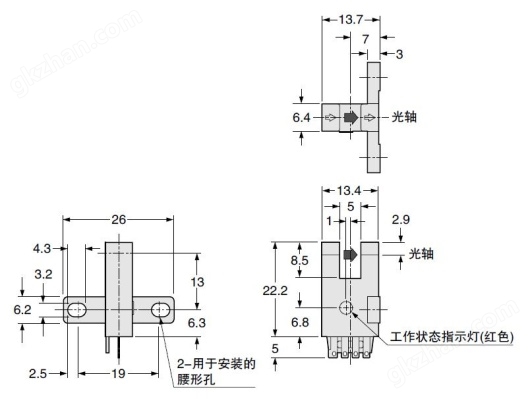

尺寸圖
- 單位mm
PM-K44
PM-K44P
|
PM-T44
PM-T44P
|
PM-L44
PM-L44P
|
PM-Y44
PM-Y44P
|
PM-F44
PM-F44P
|
PM-R44
PM-R44P
|
PM-K54
PM-K54P
|
PM-T54
PM-T54P
|
PM-L54
PM-L54P
|
PM-Y54
PM-Y54P
|
PM-F54
PM-F54P
|
PM-R54
PM-R54P
|
※端子部(PM-□54、PM-□54P)
|
CN-14
連接器(另售)
|
CN-14H
CN-14H-2
壓接連接器(另售)
|
CN-14H-C1
CN-14H-C3
帶電纜連接器(另售)
|
用途
|
可選件
| 品名 | 型式名 | 內容 | |
|---|---|---|---|
| 連接器 | CN-14 | 焊接型連接器 | |
| 圧接連接器 | CN-14H | 可快速壓接0.08～0.2mm2電纜的連接器。 導線直徑：φ0.7～φ1.2mm | |
| CN-14H-2 | 可快速壓接外殼比通常電纜厚、符合UL標準的電纜的連接器。 導體截面積0.18～0.22mm2用 導線直徑：φ1.2～φ1.52mm | ||
| 帶電纜 連接器 | CN-14H-C1 | 長 1m 本體重量 約20g | 帶連接器式用 0.18mm24芯 橡皮電纜 電纜外徑：φ3.8mm |
| CN-14H-C3 | 長 3m 本體重量 約65g | ||
| 壓接鉗 | CN-HP | 壓接連接器CN-14H和CN-14H-2的專用壓接鉗。 | |
|
|
| |||||||||
|
