一、概述:

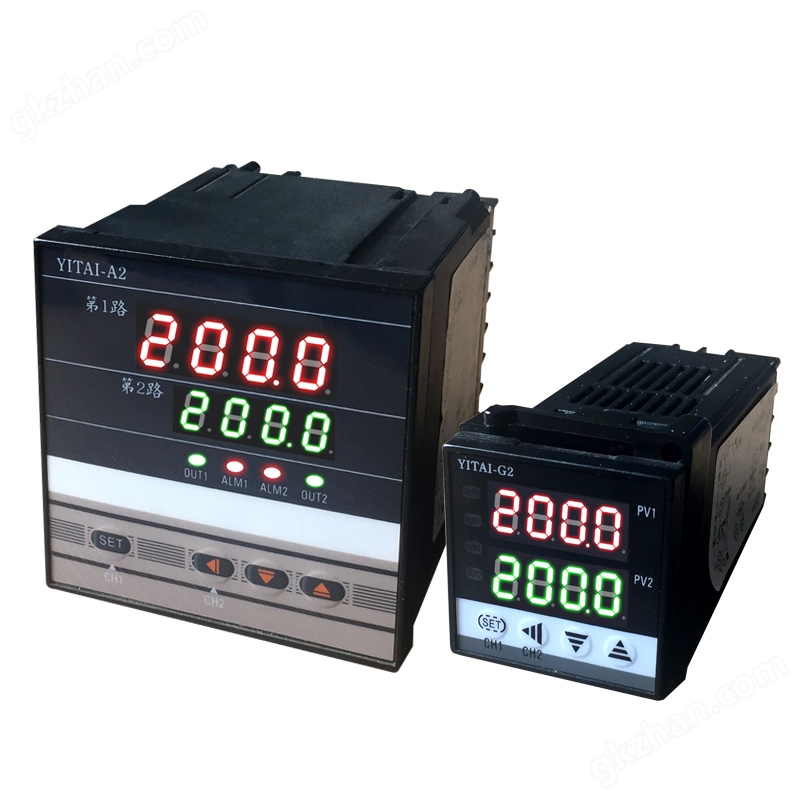

本儀表由單片機控制，雙排四位顯示, 輸入為K、E、J等熱電偶信號任意設置，輸入PT100、CU50等熱電阻信號任意設置，輸入0_10mA, 4_20mA電流或0_5V, 1_5V電壓信號，輸入信號只可指定一種.繼電器,固態繼電器,可控硅過零觸發等輸出方式, 兩位式,PID等控制方式,參數自整定, 在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點。
二、主要技術指標
1、基本誤差： ±0.5%F.S±1個字
2、冷端補償誤差：≤±2.0℃
3、采樣周期： 0.5秒
4、控制周期： 繼電器輸出時的控制周期為2～120秒可調，其它為2秒。
5、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載)
6、驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V
7、電源：AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨
8、工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所
四、量程范圍：
熱電偶：K：-30.0～1300.0℃； E：-30.0～700.0℃； J ：-30.0～900.0℃；
熱電阻：CU50：-50.9～150.0℃； PT100：-199.0～600.0℃；
注： 所配傳感器必須為隔離型。
五、注意事項：
1、所配傳感器必須為隔離型。
2、若發現儀表所有數字顯示跳動，請檢查儀表的工作電壓是否正常，并使之符合規定。
3、通電后一直在顯示窗顯示“HH或LL”，請檢查傳感器是否斷線，短路其它接線情況。
六、自整定操作
儀表在系統上使用，或者環境發生變化，發現儀表控制性能變差，則需要對儀表的某些參數如P、I、D等數據進行整定，省去過去由人工逐漸摸索調整，且難以達到理想效果的繁瑣工作，具體時間根據工況長短不一，以溫度控制為例，方法如下：
首先設置好設定值，然后進入一級菜單，將“AT1”參數設置為1，AT燈亮，儀表進入自整定狀態，經過一段時間儀表確定新的P、I、D等參數并保存，儀表進入正常溫控狀態。
七、參數代碼及符號：
詳見說明書
4、發現參數不能改，請檢查‘LC’是否為18。
六、自整定操作
儀表在系統上使用，或者環境發生變化，發現儀表控制性能變差，則需要對儀表的某些參數如P、I、D等數據進行整定，省去過去由人工逐漸摸索調整，且難以達到理想效果的繁瑣工作，具體時間根據工況長短不一，以溫度控制為例，方法如下：
首先設置好設定值，然后進入一級菜單，將“AT1”參數設置為1，AT燈亮，儀表進入自整定狀態，經過一段時間儀表確定新的P、I、D等參數并保存，儀表進入正常溫控狀態。
七、參數代碼及符號：
