GBT43815-BK.微電腦控制電工套管壓力試驗機 電工套管壓力試驗機 電工導管壓力試驗機 塑料管壓力試驗機

一、電工套管壓力試驗機簡介：

.微電腦控制電工套管壓力試驗機用于電工套管、套管配件、多種塑料管、塑料波紋管、玻璃、陶瓷等非金屬材料試樣進行受壓時的情況，做壓力試驗，從而了解產品受損情況及評估產品在受壓時所能承受的耐壓強度。產品符合GB/T43815《建筑用硬聚氯乙烯（PVC-U）絕緣電工套管及配件》、JG 3050《建筑用絕緣電工套管及配件》、GB 20041.21《電纜管理用導管系統 剛性導管系統的特殊要求》等標準要求。

二、電工套管壓力試驗機主要技術指標：

1、Z大試驗力：10000N

2、測量精度范圍：20～10000N

3、示值相對誤差：≦±1%

4、應力速率范圍：30N/s-100N/s

5、應力速率相對誤差：≦±2%

6、上下壓板間距離：185mm

7、承壓板直徑：∮80 mm

8、絲桿Z大行程：50mm

9、絲桿直徑：∮32mm

10、Z大靜轉距：1.8n.m

11、外型尺寸：224×524×685mm

12、凈重：45kg

三、電工套管壓力試驗機試驗機結構與原理：

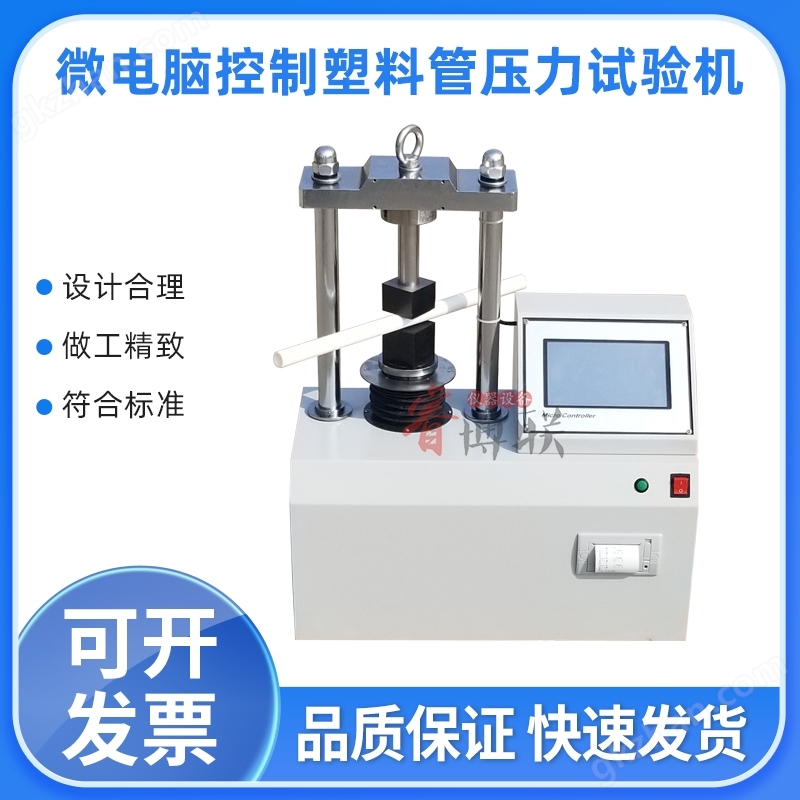

1、結構：試驗機由步進電機、減速器、滾珠絲桿、主機架、傳感器及嵌入式平板電腦和控制主板組成。采用兩根立柱將上梁與臺面板連在一起，滾珠絲桿機構安放在臺面板上，構成試驗機的主機架。采用步進電機加減速機和滾珠絲桿連接，帶動滾珠絲桿上下運動，控制工作平穩且噪聲低。采用嵌入式平板電腦時，嵌入式平板電腦箱子安裝在立柱的右邊。

2、工作原理：

機械加載原理：嵌入式平板電腦發送控制命令到步進電機驅動器，驅動步進電機轉動，步進電機帶動減速器再帶動滾珠絲桿上下運動。
