● 互感器電磁隔離工作原理,將被測交流微電流隔離轉換成按線性比例輸出的標準直流電壓;
● 零飄小、測量準確;
● 穿孔輸入、拔插端子、螺釘緊固平面安裝;
● 廣泛應用于交流供電系統支路絕緣在線檢測;

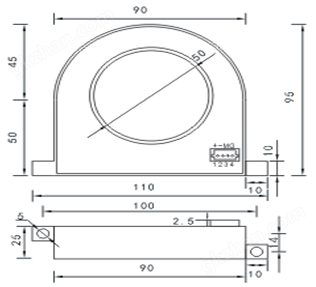

● 外型尺寸:110(L)×25(W)×95(H);孔徑:50mm
● 此產品可滿足工業級要求,溫度系數:- 40 ~ +125℃
● 輸入范圍:0 ~500mA內可選 如0 ~10mA,0 ~20mA
● 精度等級:≤1.0%.F.S
● 線性度:優于0.2%
● 響應時間:≤350mS
● 失調電壓:≤20mV
● 溫度特性:≤150PPM/℃(0~50℃)
● 整機功耗:≤300 mW
● 隔離耐壓:輸入/輸出/外殼間 AC2.0KV/min*1mA
● 阻燃特性:UL94 – V0
● 工作環境:-40℃~125℃,20% ~90%無凝露
● 貯存環境:- 40℃~125℃,20% ~95%無凝露
選型示例1:LF-AI12-32B7 -1.0/0 ~10mA
A---輸出形式:
3:0 ~5V
T:特殊輸出
B---供電方式:
2:12V±10%
3:15V±10%
C---電流輸入范圍
![]() | 1腳"+":正工作電源正接線端 2腳"-":負工作電源正接線端 3腳"M":測量輸出端 4腳"G":電源及輸出公共接地端 注:單電源工作時,2腳為空 |
