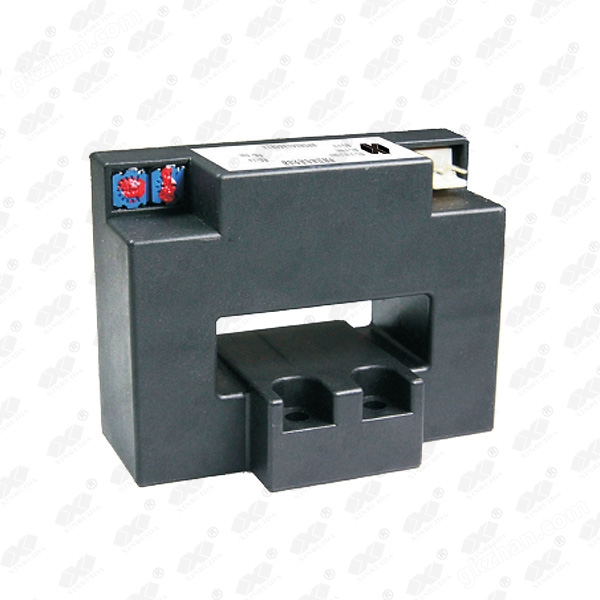

● 霍爾開環工作原理,可以測量任意波形的電流, 輸出端能真實地反映輸入電流的波形參數;
● 溫度補償電路控制,測量準確;
● 電流排穿孔輸入、拔插端子、螺釘緊固平面安裝;

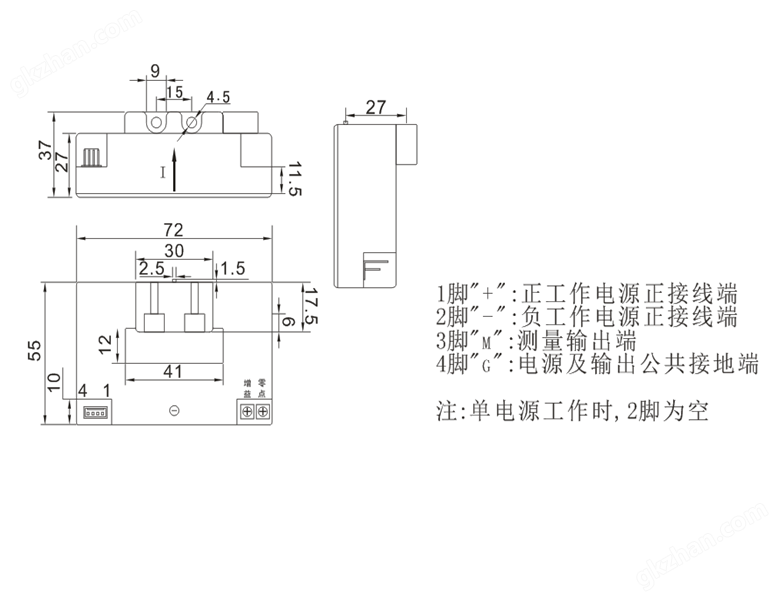

● 廣泛應用于各類工業電流在線檢測系統;● 外型尺寸: 72(L)x37(W)x55(H), 41*12mm方孔
● 執行標準:IEC688:1992,QB/LF2007-1
● 輸入范圍:0 ~1000A內可選 如0 ~500A,0~800A等
● 精度等級:≤1.0%.F.S
● 線性度:優于0.2%
● 響應時間:≤10Us
● 頻率特性:0~10KHz
● 失調電壓:≤20mV
● 溫度特性:≤150PPM/℃(0~50℃)
● 整機功耗:≤30 mA
● 隔離耐壓:輸入/輸出/外殼間 AC2.0KV/min*1mA
● 過載能力:2倍電流連續,30倍1秒
● 阻燃特性:UL94 – V0
● 工作環境:-10℃~50℃,20% ~90%無凝露
● 貯存環境:- 40℃~70℃,20% ~95%無凝露
說明:該產品表示0~200A輸入量程、0~5V跟蹤輸出、±12V供電、B13外型的單路直流電流變送器。
A__輸出形式: 1: 0~5V跟蹤輸出 1a:0~4V跟蹤輸出 3: 0~5V 4: 0~20 mA 5: 4~20 mA T:特殊輸出 | B__供電方式: 2: 12V±10% 3:15V±10% 4: 24V±15% 5: ±12V±10% 6: ±15V±10% B__電流輸入范圍 |
