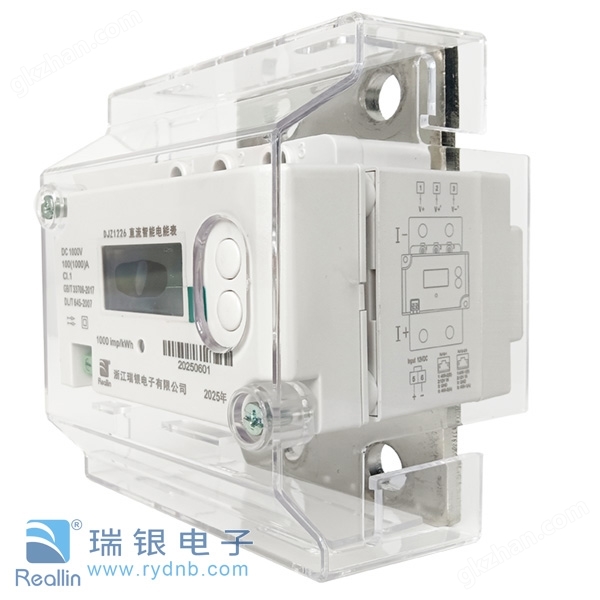

DJZ1226型一體式直流智能電能表，是專為電動汽車充電樁等直流計量場景開發的產品，采用分流器和電能表一體式設計，可實現分流器和電能表整體封印，具有計量精度高、接線方便、通信兼容性強、功能豐富等特點。

  本電能表采用2個MCU芯片，具有液晶顯示、時鐘、RS485 通訊、樁能量/槍能量、電壓/電流/功率瞬時數據測量及監測等功能，適用于超充/閃充樁電能計量。

  本電能表技術指標符合 GB/T33708-2017《靜止式直流電能表》標準的要求，3路 RS485 接口支持DL/T645-2007 協議和面向?qū)ο蟮?DL/T698.45 協議

1 計量功能

   1) 內嵌高速高精度的直流電壓電流采集模塊，采樣精度高，電能計量實時精確；計量有功總電量，充電電量。

   2) 電能表支持多種費率能量單獨計量

  最多設置 4 個費率；具有兩套費率時段，可實現兩套費率時段自動切換；每套費率時段 1 年內最多可支持設置 14 個時區，共 8 個時段表可選；

  每個時段表 24h 內最多支持 14 個日時段數（每日切換數），時段最小間隔為 15min；最多支持 254 個節假日時段配置。

2 實時參數檢測

   可實時測量并計算：輸出電壓、充電電壓、電流、輸出功率、充電功率、表內溫度等數據。

3 時鐘功能

     1) 具有溫度補償功能；在-40℃～+70℃的溫度范圍內：時鐘準確度應 ≤±1s/d；在參比溫度（23℃）下，時鐘準確度≤±0.5s/d。

     2) 時鐘具有日歷、計時、閏年自動轉換功能。

     3) 日期和時間的設置有防止非授-權人操作的安全措施。

     4）支持廣播校時，廣播校時每個自然日只允許執行一次，廣播校時校時范圍不應大于最-大校時偏差（默認5分鐘），且校時后時間不應跨天和結算日。

4 通訊功能

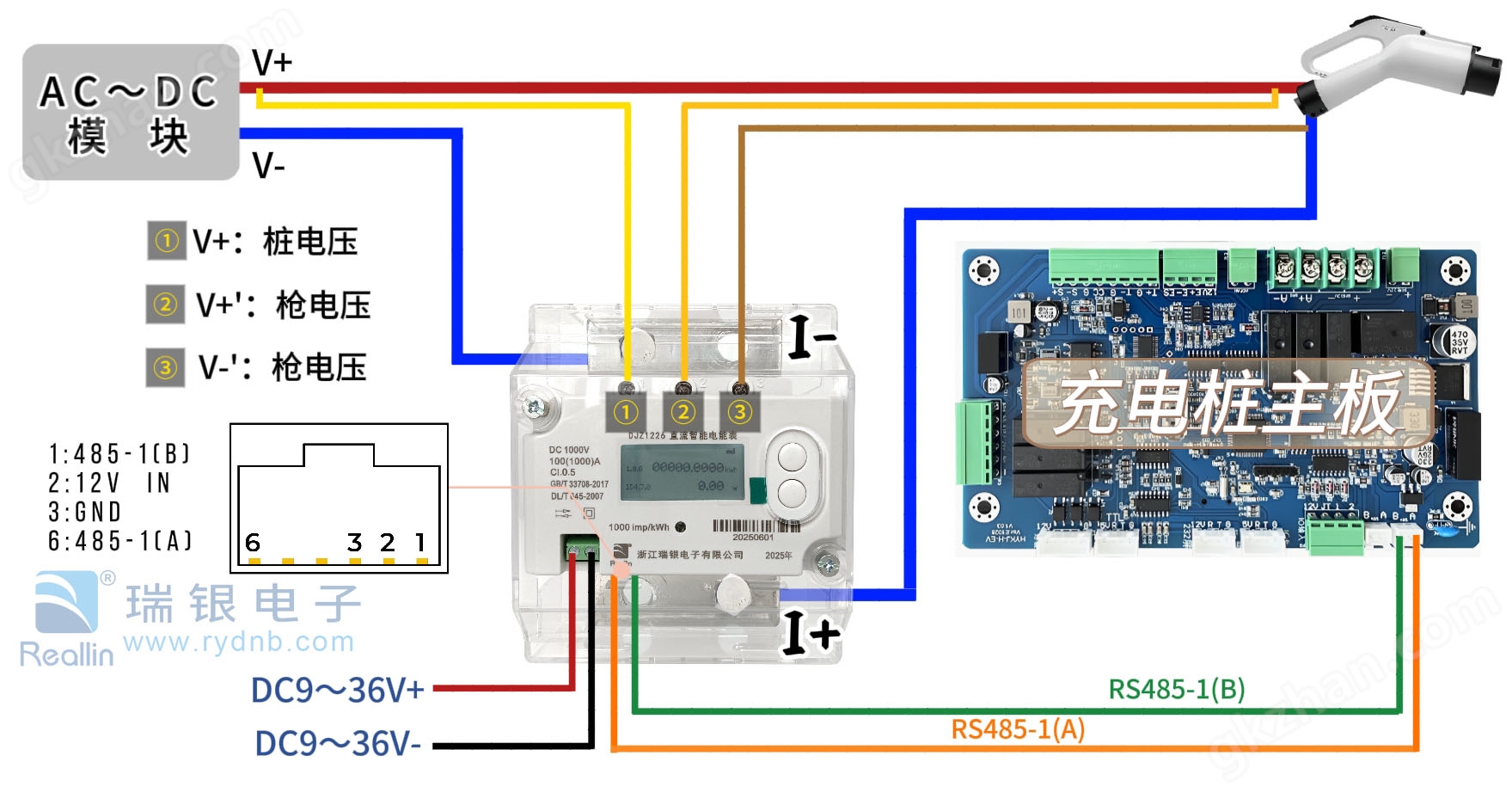

  支持供電電壓范圍內使用RS485通道。3路RS485通訊端口：其中2、3口共聯，可用于級聯多個表通訊，1口與2、3口隔離，RS485接口通信速率可分別設置。

  使用標準的 DL/T 645-2007 規約，與 DL/T 698.45協議。

5 指示燈顯示

  1）紅色，可通過指示燈輸出信號，有功脈沖檢測信號、時鐘檢測信號。

  2）有功脈沖檢測信號：脈沖寬度：脈沖周期≥160±32ms時，固定80±16m，脈沖周期≤160±32ms時，按照50%占空比。常態滅，默認啟動時為該模式。

  3）時鐘檢測信號：1s周期，電能表可通過編程切換至該模式。

6 事件記錄

  1）記錄編程總次數，最近 10 次編程的時刻，操作者代碼和編程項。

  2） 記錄校時總次數，最近 10 次校時前、后的時間。

  3） 記錄最近 100 筆充電凍結數據，記錄充電起始和結束時間。

  4） 支持最近100條異常能量累加事件記錄。

  5） 記錄最近2天的負荷曲線，曲線間隔15分鐘。

  6） 支持整點凍結、定時凍結、瞬時凍結、費率電價切換凍結。

  7） 支持過流事件記錄，過流門限可配。
