摘要

在模擬器系統中，中控盒的性能表現很大程度上依賴于其連接組件的可靠性。航空插座作為關鍵信號與電力傳輸?shù)?/span>“神經樞紐”，其選型直接影響系統的穩定性、傳輸效率及長期維護成本。本文將深入解析航空插座的選型要點及其核心技術優勢，幫助工程師為模擬器中控盒匹配連接方案。

航空插座選型三大核心要素

1. 傳輸性能匹配

 需根據信號類型（數字/模擬）、頻率范圍及傳輸速率選擇適配型號，確保數據無損耗傳輸。

 高頻應用（如5G通信模擬）需選用支持射頻傳輸?shù)奶厥庑吞?hào)（如7/8"連接器）。

2. 環境適應性

 抗振動：螺紋鎖緊或卡扣式設計，確保在機械振動環境下連接穩固。

 防護等級：IP67/IP68防護，適用于高濕度、粉塵或油污環境（如工業模擬場景）。

 耐溫范圍：軍工級材料可耐受40℃~+85℃溫度（適用于航空、車載模擬器）。

3. 兼容性與擴展性

 接口規格需與中控盒匹配，避免因尺寸偏差導致接觸不良。

 模塊化設計支持后期升級，如增加信號通道或更換更高功率型號。

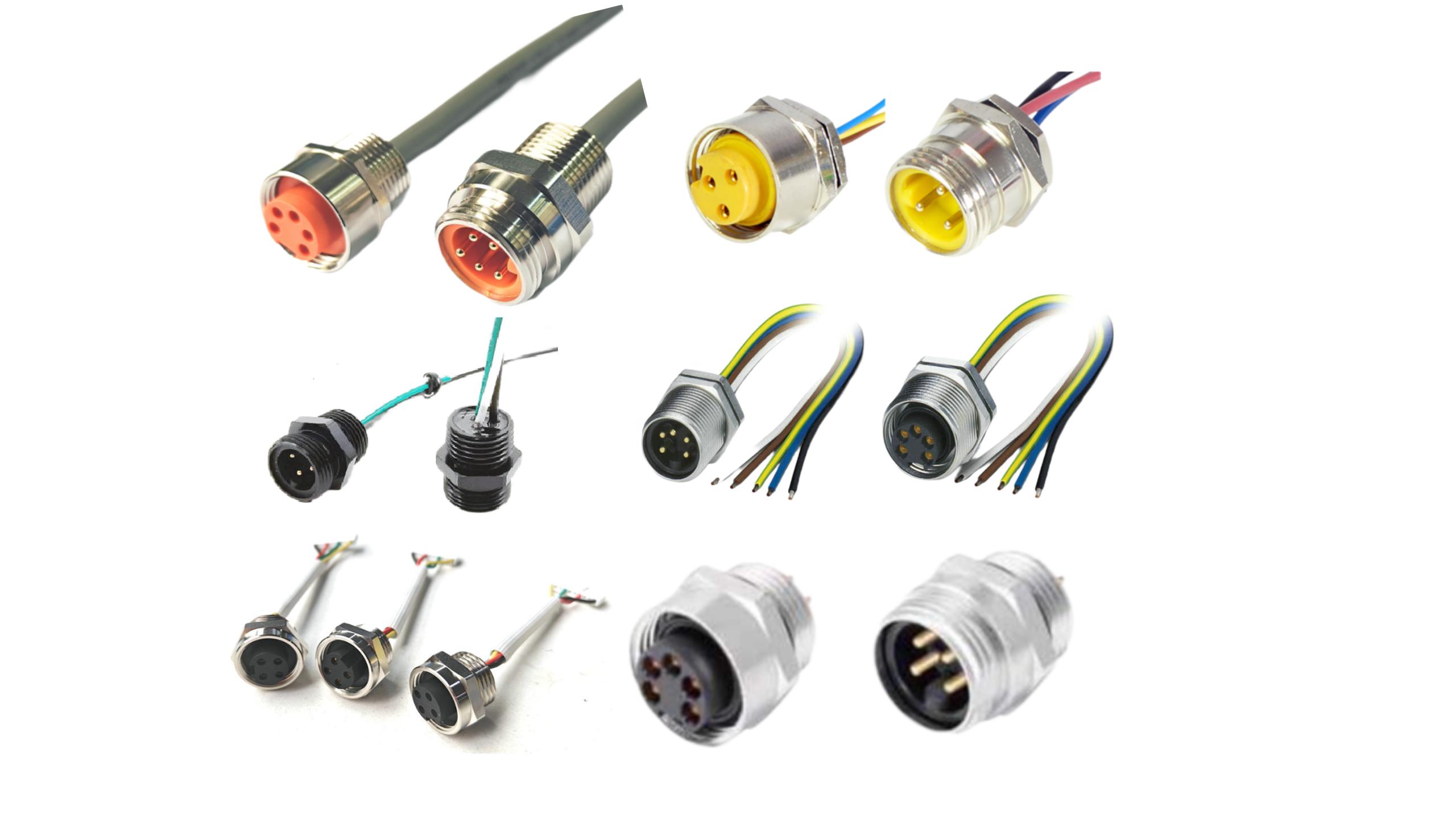

 二、主流航空插座型號及適用場景

 1. M12連接器（工業級標準）

 規格：12mm螺紋鎖緊，4/5/8/12/17芯可選。

 核心應用：

 4芯：高精度傳感器信號（如力反饋、溫度監測）。

 8芯：工業以太網（Profinet、EtherCAT）。

 12/17芯：復合信號傳輸（數據+電源混合布線）。

 優勢：體積緊湊，適合空間受限的中控盒設計。

 2. M16連接器（大功率解決方案）

 規格：16mm螺紋，3~24芯配置，電流最高16A。

 核心應用：

 電機驅動電源接口。

 大電流設備供電（如液壓模擬系統）。

 優勢：增強型觸點設計，比M12更耐高電流沖擊。

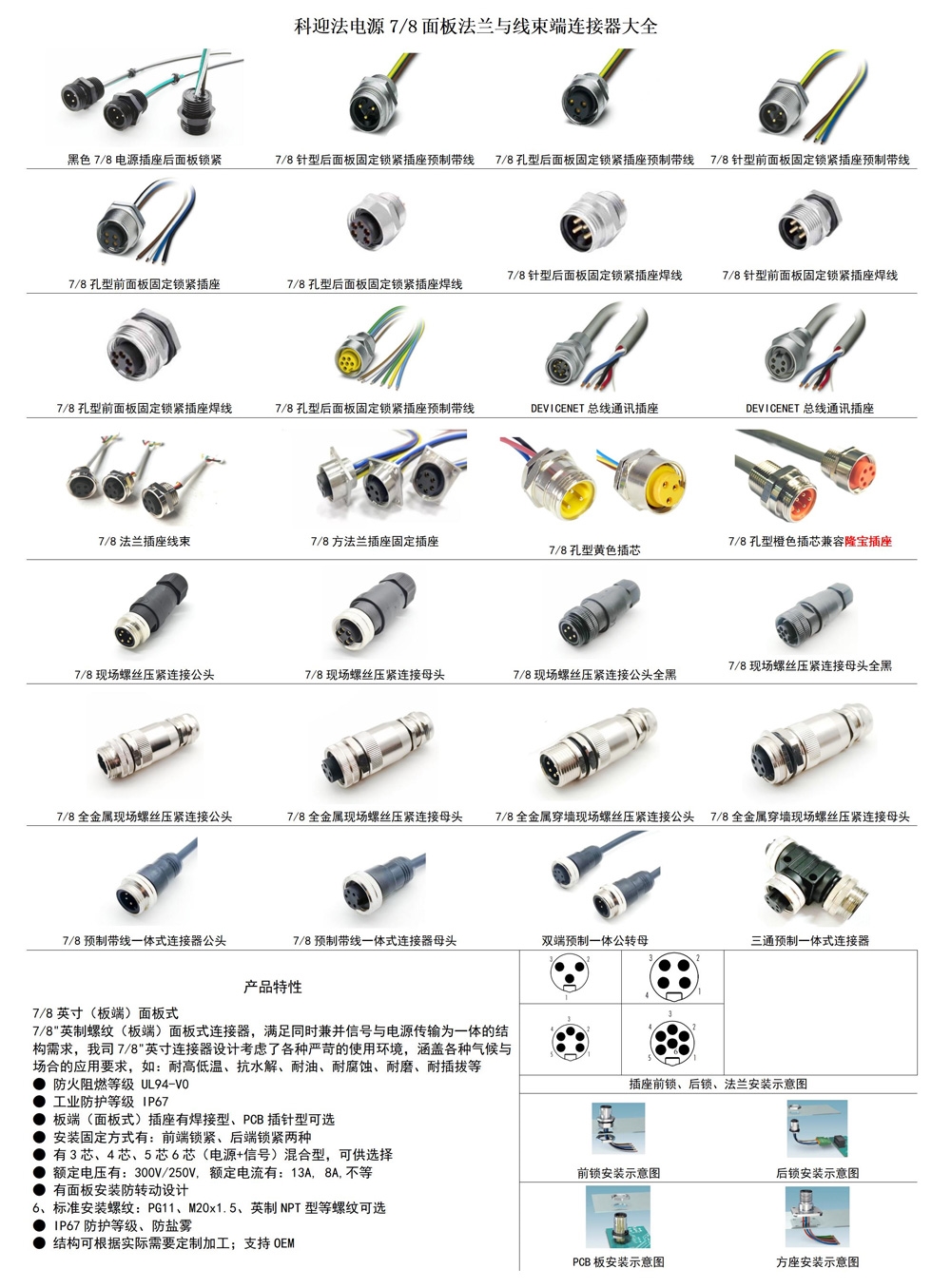

 3. 7/8"連接器（高頻&大電流）

 規格：7/8英寸螺紋，支持5A~20A電流及5GHz射頻。

 核心應用：

 通信基站模擬（高頻信號傳輸）。

 大功率電力分配（如飛行模擬器航電系統）。

 優勢：兼顧電力與高頻信號，減少系統布線復雜度。

 三、航空插座的固有技術優勢

1. 可靠性

 一體成型金屬外殼，抗電磁干擾（EMI）及機械沖擊。

 觸點鍍金處理（0.001Ω超低接觸電阻），確保信號。

2. 智能化維護設計

 自清潔觸點結構，插拔5000次仍保持穩定連接。

 部分型號支持LED連接狀態指示，便于故障排查。

3. 系統效率提升

 模塊化組合減少線纜雜亂，降低中控盒內部干擾。

 標準化接口縮短安裝時間，支持熱插拔更換。

結語

在模擬器系統的設計中，航空插座絕非簡單的“連接件”，而是影響整體性能的關鍵組件。通過精準選型（匹配信號、環境及擴展需求），并充分發揮其高可靠性、低損耗的技術優勢，工程師可顯著提升中控盒的運行效率，同時降低全生命周期維護成本。對于飛行模擬、工業仿真等應用，一款優質的航空插座，往往是系統長期穩定運行的“隱形守護者”。
