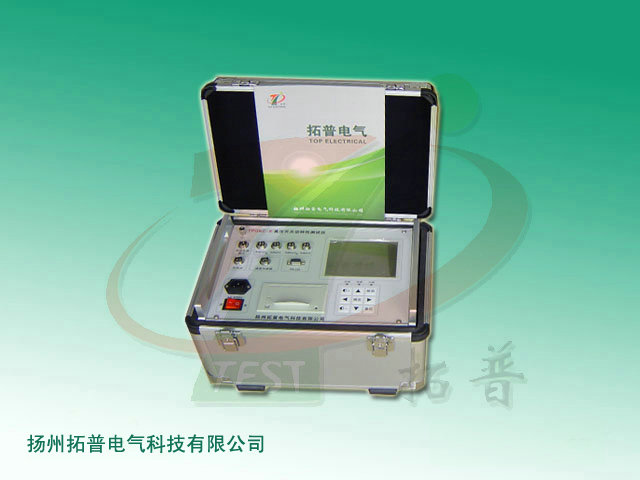

揚州拓普電氣科技有限公司提供的開關機械特性測試儀_TP_CMGKC-V_技術資料

性能特點

2.1產品性能

◇時間：12個斷口的固有分、合閘時間，同相同期、相間同期。

◇重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、  一      合時間、二合時間、金短時間、無電流時間值。

◇彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口    的分閘反彈幅值。

◇速度：剛分、剛合速度，更大速度，時間－行程特性曲線。

◇行程：總行程，開距，超行程，過沖行程，反彈幅值。

◇電流：分、合閘線圈的分、合閘電流值、電流波形圖。

◇動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2.2產品特點

◇適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

◇強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，測量。

◇直線傳感器，旋轉傳感器，安裝極為方便、簡捷。

◇開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

◇主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

◇主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

◇中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

◇儀器配有RS-232接口，可與PC機聯機操作，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

產品技術參數

1.1使用環境

輸入電源:220V±10%  50Hz ±10%

大氣壓力:86～106kpa

溫度:－10～40℃

濕度:≦80%RH

1.2安全性能

絕緣電阻:＞2MΩ

介電強度:電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

1.3基本參數

■時間: 量程4000.0ms                  分辯率0.1ms

　誤差 在 ①100ms以內                   0.1ms ±1個字

             ②100ms以上                  0.1% ± 1個字

　　　   ③同期

■速度: 量程20.00m/s                  分辯率0.01m/s

    誤差　在①0-2m/s以內                ±0.1m/s±1個字

             ②100ms以上                  ±0.2m/s±1個字

■行程：

■電流：量程 20.00A                    分辯率0.01A

■輸出電源:DC30～250V數字可調/20A（瞬時工作）
