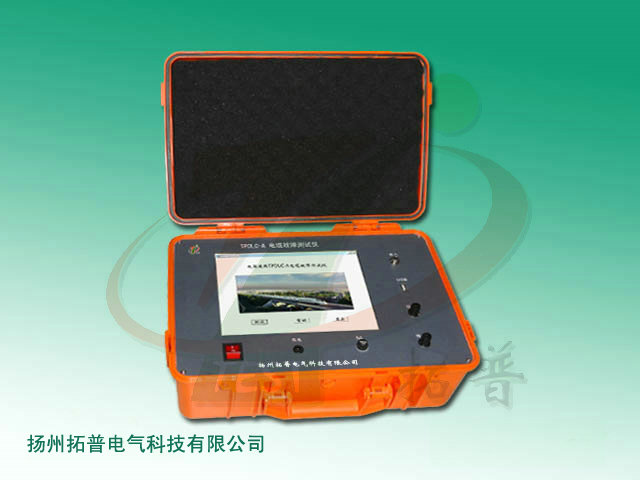

揚州拓普電氣科技有限公司提供的電纜故障測試儀_TP_CM-900_技術資料

功能簡介：

電纜故障測試儀可以測試35kv及以下電壓等級各類電纜的短路、開路和低阻接地、高阻泄漏、高阻閃絡性故障。它包含電纜故障測距儀、電纜故障定點儀、電纜故障路徑儀、一體化高壓發生器（選配件）共四部分組成。

儀器特點：

1. 采用超大液晶彩色觸摸屏操作，波形特征顯示清晰。

2. 操作簡單，所有功能按鍵均在屏幕上直觀地顯示，無需二級菜單，參數設置、測試功能轉換通過觸摸屏直接操作完成。

3. 性能穩定可靠，采用特殊屏蔽措施使其在強大電磁干擾的環境中正常工作，不會死機。

4. 采用箱式結構，巧妙地將電纜故障測試儀與筆記本電腦結合為一體化。

5. 儀器具有強大的數據處理能力和友好的顯示界面。

6. 用先進的數據處理軟件和算法使測試波形更加清晰，容易判斷。

7. USB接口方便文件拷貝和測試軟件升級，并可直接與打印機連接。

8. 內置電源，可在無電源環境下測試電纜的開路及低阻短路故障。

9. 具有儲存功能，能將現場測試波形按規定順序方便地存儲儀器內，供隨時調用比對觀察?，F(xiàn)場測試波形無限存儲。

技術指標：

一、電纜故障測距儀技術指標：

1.測試方法:低壓脈沖法、高壓閃絡法。

2.測試距離：?jiǎn)味藴y(cè)試儀距離16km,雙端測試距離32km。

3.系統測試精度：小于20cm。

4.脈沖幅度:  負載阻抗在50Ω時不小于250V。

5.脈沖寬度:  0.2μs、2μs、4μs三種。

6.采樣頻率:  200MHz。

7.系統定點誤差：主機測量結果再配合數顯同步定點儀測量，誤差為零。

8.讀數分辨率: 1m

9.預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。

10.采樣方式：電流取樣法。

11.工作條件: 溫度-10 ~ +45ºC，相對濕度 90%。

12.體積：430×300×190mm。

13.重量：約10kg。

二、電纜故障定點儀技術指標

1．?dāng)?shù)顯距離：更大500米，最小0.1米。

2．粗測誤差小于10%，定點誤差為零。

3．電磁通道增益>110dB (30萬倍)。

4．電磁通道接收機靈敏度<5μV。

5．聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍)。

6．50Hz工頻抑制度>40dB (100倍)。

7．聲電同步顯示：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或更大數字 (500.0)。同時，由耳機電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

8．靜噪功能可使定點儀只有在沖擊高壓發生器沖擊放電時聲電同步顯示，才能測聽到地震波，從而十分有效地排除環境干擾。大大提高定點儀的抗噪功能。

9．在“路徑”檔，可對電纜路徑進行探測。

10．電源：6V免維護電瓶  1.2AH。

11．功耗： <120mA (0.7W) 充滿電后可連續工作8小時。

12．工作環境： 濕度80%    溫度-10℃—50℃

三、電纜故障路徑儀技術指標

1、輸出功率：在負載電阻為10歐姆時，輸出功率大于60瓦，并且連續可調。

2、工作頻率：15KHz

3、工作方式：斷續（重復周期1Hz/秒）等幅或調幅（調制頻率400—1000Hz）。  等幅輸出適合差拍式接收機，調幅輸出適合直放式倍壓檢波接收機。

4、具有自動過熱、過載保護功能，可連續工作八小時以上。

5、電源：AC220V±10%

6、環境條件：溫度-20 — +50攝氏度，濕度95%

信息整理：揚州拓普電氣科技有限公司
