電壓擊穿試驗儀保養維護指南與技術要點解析

電壓擊穿試驗儀作為評估絕緣材料性能的關鍵設備，其技術體系涵蓋原理、硬件、軟件及試驗方法等多個維度，廣泛應用于電力、電子、航空航天等領域。

一、技術原理與核心構成

工作原理：基于電場強度與介質強度的關系，通過逐步升高電壓直至材料擊穿，記錄擊穿電壓以評估絕緣性能?？赡M固體電介質的電擊穿、熱擊穿和電化學擊穿過程，檢測材料在高壓下的耐壓能力。

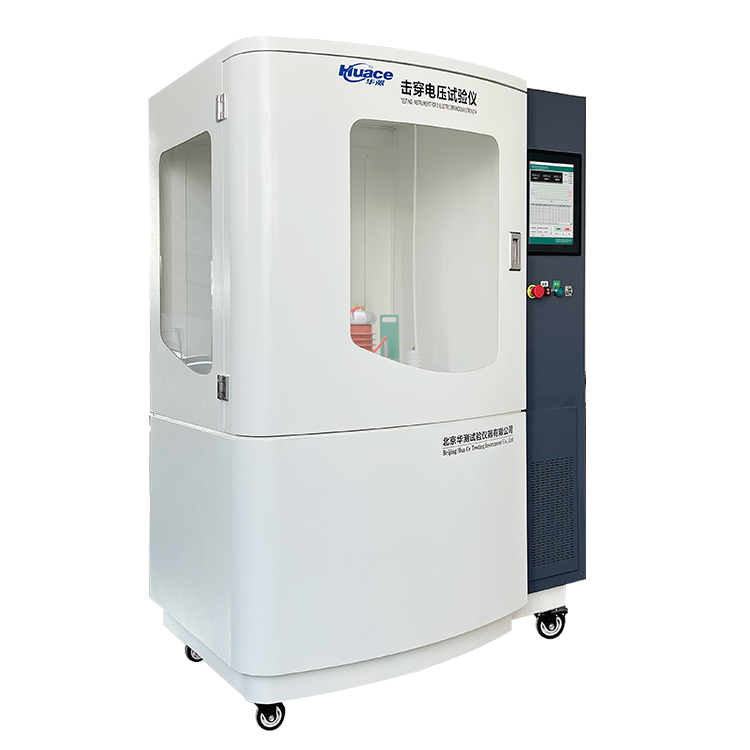

硬件組成：采用模塊化設計，核心部件包括高壓發生器（產生穩定高壓）、測量系統（實時監測電壓、電流）、控制系統（精確控制升壓速率和測試時間）及安全保護裝置（如過流、過壓保護）。

二、關鍵試驗參數與測試方法

三、主要測試方法

1、快速測試法（方法A）：從零開始以恒定速率升壓，直至擊穿，通常選擇10-20s內擊穿的增速。

2、逐步測試法（方法B）：從起始電壓開始，按固定步長升壓，記錄忍耐電壓和擊穿電壓。

3、慢速測試法（方法C）：以接近逐步測試平均增速的速率升壓，適用于需長時間觀察的場景，起始電壓需滿足特定條件。

四、試驗流程與操作規范

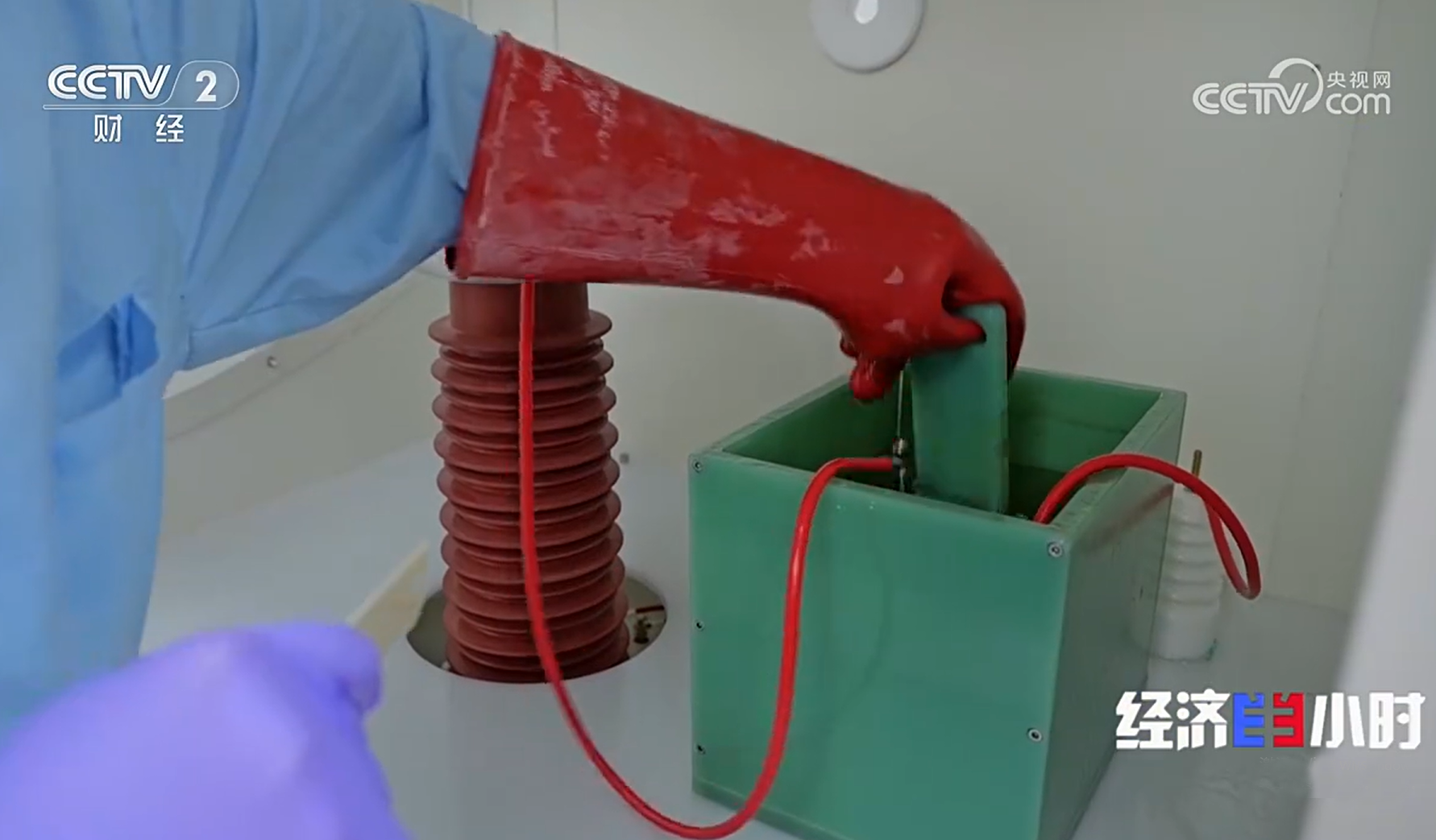

試樣準備：確保樣品厚度均勻、無氣泡和雜質，固體樣品需清潔表面，液體樣品（如油品）需避免氣泡并均勻混合。

參數設置：根據材料類型選擇測試方法，設定升壓速率、起始電壓、步長及持續時間。

安全防護：啟動前檢查接地和保護裝置，高壓測試時人員需遠離試驗區域。

數據記錄：記錄擊穿電壓、時間、電流曲線及試樣狀態。

五、試驗結果評估與應用

性能判定：將擊穿電壓/強度與標準對比，低于標準較小值則不合格；同一材料不同批次的擊穿強度離散性可反映穩定性。

曲線分析：通過電壓-電流曲線判斷材料缺陷，如低電壓下電流異常增長可能提示內部雜質或局部擊穿。

行業應用：為電力設備絕緣材料選型、電子元件耐壓設計、航空航天材料可靠性驗證提供數據支持，推動材料研發與質量控制。
