一、產品定位與核心功能

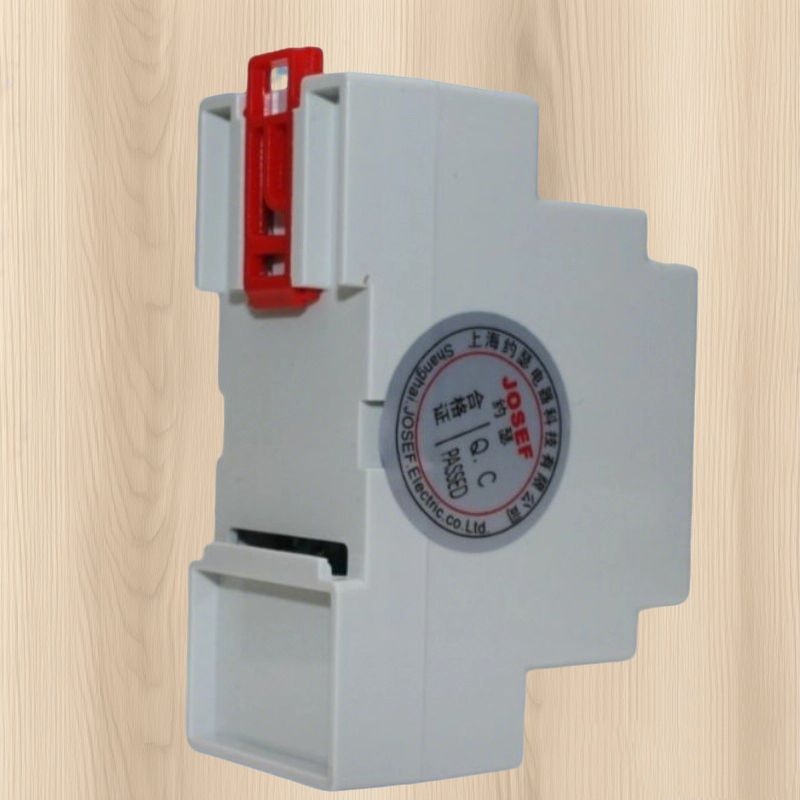

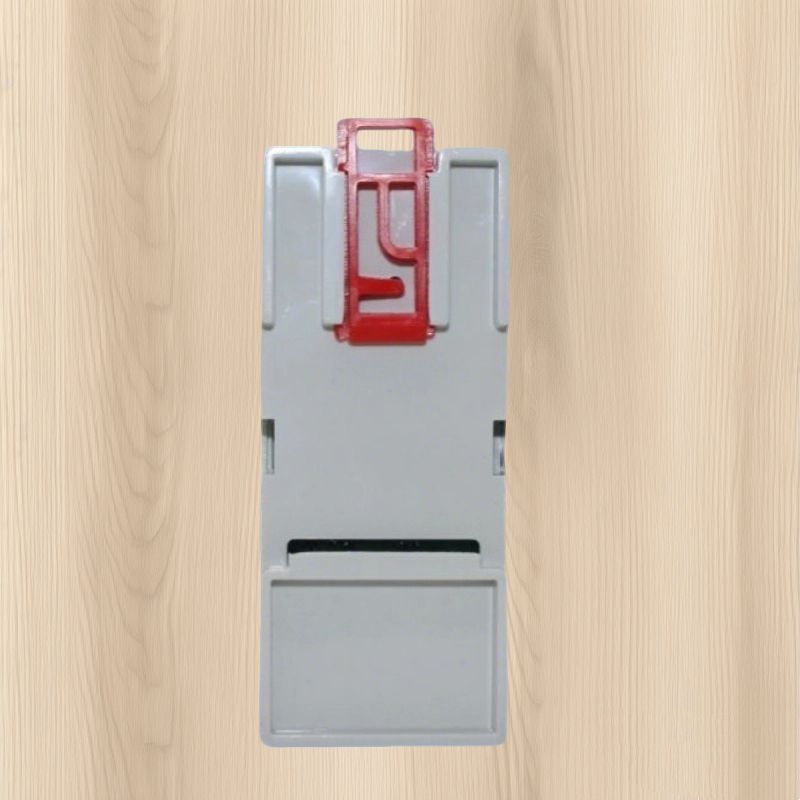

JELR-1000HS 是 電子式電流動作型漏電繼電器，適用于交流電壓至 690V、頻率 50Hz 的電路，額定電流范圍覆蓋 15~4000A。其核心功能為：

1. 漏電保護：通過零序電流互感器檢測線路中的漏電電流，當電流超過整定值（30~500mA 可調）時，快速切斷電源，防止觸電事故和電氣火災。

2. 分級保護：支持快速型（≤0.1秒）和延時型（0.1/0.2/0.5秒可選）動作時間，可與上級保護裝置配合，實現干線與支線的分級保護。

3. 聲光報警：可配備蜂鳴器、信號燈等聲光器件，故障時即時報警，便于運維人員定位問題。

二、關鍵技術參數

三、核心優勢分析

1. 高靈敏度與快速響應

• 漏電電流檢測精度達30mA，快速型動作時間≤0.1秒，可在人體觸電前切斷電源，顯著降低電擊風險。

2. 大電流適應能力

• 額定電流范圍15~4000A，互感器孔徑320*45mm，支持大截面電纜穿入，適用于礦山、冶金等高負載場景。

3. 分級保護與可靠性

• 延時型動作時間可調，與上級保護裝置配合，避免越級跳閘，提升系統穩定性。

4. 抗干擾與穩定性

• 采用電子式電流動作原理，抗電磁干擾能力強，確保在工業噪聲環境中穩定運行。

5. 寬環境適應性

• 支持-15℃低溫至55℃高溫環境，濕度≤90%，海拔≤2500米，適用于煤礦、化工等惡劣場景。

JELR-25FG

JELR-32FG

JELR-16FG

JELR-100FG

JELR-160FG

JELR-40FG

JELR-75FG

JELR-250FG

JELR-400FG

JELR-1200FG

JELR-2000FG 配零序150mm 漏電:500mA

JELR-63FTS

JELR-100FTS

JELR-200FTS

JELR-250FTS

JELR-400FTS

JELR-630FTS

JELR-100HS Φ45

JELR-200HS Φ45

JELR-400HS Φ100

JELR-1000HS 320*45
